風淋室自控系統說明書

一.  概述

風淋室自控系統主要用于風淋室、貨淋室及風淋通道的自動控制。可自動實現內、外門的互鎖與解鎖；照明的啟停；人體自動感應以及風機的啟停等功能。產品在自動流程時有相關語音提示，并具有風淋時間、前后門解鎖延時時間、照明延時時間可調等靈活功能。

二. 主板面膜示意圖及按鍵說明

A、風淋室控制面板按鍵說明:

1、急停按鍵：任何時候按下急停按鍵，紅色急停指示燈亮，并自動斷開除照明外的所有輸出，再次按下時，系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。

2、風淋按鍵：在內外門關閉后，按下手動按鍵，系統即轉入風淋過程。 此按鍵主要用于門磁、紅外失靈或風機維護檢修時。

3、照明按鍵：使用“照明”按鍵，可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。

4、上、下調按鍵：在風淋開始前或結束后，通過上、下調鍵調節風淋延時時間；在進入內部參數設置時進行調節或選項。

B、常規風淋室工作流程：

1．進入潔凈區：

1.1進入潔凈區的人員打開外門時，內門電鎖自動上鎖以防風淋室內未凈化空氣流入潔凈區,風淋室照明燈點亮,門外工作指示燈亮。

1.2進入風淋室關上外門后，語音提示：“你好，請站在感應區內”。系統紅外探頭開始檢測是否有人，如檢測到有人, 系統即轉入風淋過程。

1.3風淋前內外門上鎖，風機啟動開始風淋, 同時，風淋倒計時開始計時。語音提示：“正在工作,請轉動身體360度”。

1.4如系統在外門關后規定時間內檢測不到風淋室有人，返回待機狀態。

1.5風淋過程中，有人按動上調、下調、及照明開關時，語音將提示：“正在工作，請不要隨便觸摸開關”。

1.6風淋過程中，有人按急停開關時將結束風淋。再次按急停鍵可取消急停狀態。

1.7風淋結束后，內門解鎖，語音提示：“吹淋完畢，請從后門退出”。

1.8人員走出風淋室并關上內門后，系統返回初始狀態，等待下一次使用。

1.9如風淋完成，內門解鎖后。里面的人員在規定時間沒有離開風淋室，系統默認人可能已離開，自動返回待機狀態。

1.10照明燈點亮后，規定時間內沒有被再次觸發，則自動熄滅。

2．離開潔凈區：

2.1打開內門，外門電鎖自鎖，風淋室照明燈點亮，工作指示燈亮；

2.2人走進風淋室，關上內門，系統開始檢測是否有人在風淋室，如規定時間內檢測到無人，內外門解鎖；

2.3如檢測到有人，系統待人員打開外門時，內門上鎖,當關上外門后，系統返回初始狀態；

2.4如遇特殊情況，人員可以選擇返回潔凈區，系統待人員打開內門，外門上電自鎖,當關上內門后，系統返回初始狀態；

2.5外門開后，如規定時間內檢測不到有人，若此時先打開外門，系統即轉入進入潔凈區流程；若此時先打開內門，系統則轉入離開潔凈區流程.

2.6照明燈點亮后，設定時間內沒有被再次觸發，則自動熄滅。

C、風淋室指示燈與數碼管顯示說明：

1、風淋倒計時：雙位紅色數碼管顯示，工作時用于顯示風淋時間設定值及風淋剩余時間，進行設定菜單時，用于菜單參數顯示；

4、風淋燈：此燈亮時指示風淋風機已被自動或手動啟動；

5、急停燈：此燈亮時指示系統處于急停狀態。

6、照明燈：當照明燈啟動時此燈亮，可按照明鍵關閉或啟動。

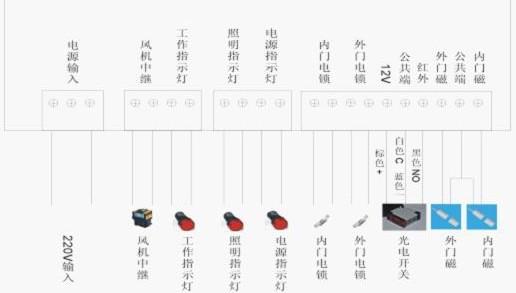

三、副板接線示意圖輸入、輸出端子接口說明：

1、強電輸入接口

ａ．供電電源：220VAC（絲印標記為220V AC IN）

2、強電輸出接口

a．風機：1A 220VAC（接交流接觸器線圈,絲印標記為風機中繼）

b．照明：1A 220VAC（如燈管較多可接中間繼電器,絲印標記為照明指示燈）

c．工作指示:1A 220VAC（絲印標記為工作指示燈）

d. 電源指示：1A 220VAC（絲印標記為電源指示燈）

3、弱電輸入接口

a． 內門門磁開關：無源觸點（絲印標記為內門磁）

b． 外門門磁開關：無源觸點（絲印標記為外門磁）

c． 紅外感應開關：無源觸點（絲印標記為紅外）

4、弱電輸出接口

a.紅外開關電源：12VDC（絲印標記為12V  GO）

b.外門電鎖：600mA DC12V  （外門電鎖）

c.內門電鎖：600mA DC12V  （內門電鎖）

四、操作說明

風淋室工作參數設定：

1、風淋時間設定：在風淋開始前或結束后，直接通過上、下調節按鍵

可以改變風淋延時時間，調節范圍2-60秒，并由雙位數碼管顯示，調節結束5秒后，系統自動保存該參數值。

2、風淋完外門解鎖延時設定（TI）：連續按下急停鍵20秒,系統進入內部參數設定，數碼管顯示：TI，再按上調或下調鍵可查看風淋完外門解鎖延時時間，單位為秒，按上調或下調鍵可在0-60秒內進行調節，風淋鍵確認并進入  下一選項，五秒內未有按鍵觸發系統保存參數退出設置；

3、風淋完內門解鎖延時設定（TO）：完成外門設置后，五秒內再次按風淋鍵，進入風淋完內門解鎖延時設定（TO），通過上、下調節鍵可以查看并在0-60秒內調節時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；

4、 內外門互鎖開門延時設定（TC）：完成內門設置后，五秒內再次按風淋鍵，進入內外門互鎖開門延時設定（TC），通過上、下調節鍵可以查看并在0-60秒內調節內外門互鎖開門延時時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；

5、 照明延時設定（TL）：完成內外門互鎖設置后，五秒內再次按按風淋鍵，進入照明延時設定（TL），通過上、下調節鍵可以查看并在0-60分鐘內調節照明延時熄滅時間。按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；

6、 程序選擇設定（TD）：完成照明設置后，五秒內再次按風淋鍵， 進入程序選擇設定（TD），通過上、下調節鍵可以查看并在00-02選擇程序。00:正常風淋程序,01:有門無感應程序,02:有感應無門程序.按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；

7、 內外門互換設定（TN）：完成程序選擇設置后，五秒內再次按風淋鍵，進入內外門互換設定（TN），通過上、下調節鍵可以查看并在00-01選擇程序。00:正常,01:互換.按風淋鍵確認并進入下一選項，五秒內未有按鍵觸發系統保存參數退出設置；

五、使用注意事項：

1、產品開孔尺寸：L×W=245×125（MM）

2、產品使用的門磁開關要求：關門時觸點閉合，開門時觸點斷開；

3、產品使用的紅外感應開關要求：220VAC或12VDC供電，無人時觸點斷開，有人時觸點閉合；

4、 產品使用的電鎖要求：12VDC供電，600MA以下電流，并注意不要外接二極管（電路板已帶）。

5、因線路板限制，各接口端子建議均不要外接大于100W設備，  如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接；

 電源改板說明：

 （1）改用開關電源后產品重量比原產品減輕三倍。（減少運輸碰撞損壞元器件）。

 （2）80-250VAC寬電壓輸入：（改良了舊產品電路低壓時可能導致不工作，高壓時燒變壓器的問題）。

 （3）380VAC超壓保護：（當接錯380V電源進線路板時本電路自動斷電保護，恢復正常后又自動正常工作，不會燒毀線路板，減少售后服務。）。

 （4）輸出直流電壓12.VDC穩定輸出：(原來變壓器輸出直流電壓12-18VDC波動很大，因電鎖，線路板上的繼電器額定工作都是12VDC，不穩定的電壓將導致元器件發熱或工作不穩定而且會影響其工作壽命。

 （5）輸出電壓短路自動保護功能：當外置12VDC短路時，本電路自動保護，無論短路多長時間，對電路無影響，當短路排除時自動恢復正常。（舊產品如短路時，幾秒鐘時間就會燒毀變壓器或其它元器件）

（6）改良產品軟件不漏吹，不空吹。
